Blocco SGW la soluzione TEXA di diagnosi autenticata FCA

Approfondimenti Tecnici - Diagnosi & Autodiagnosi
Scritto da Administrator
Mercoledì 24 Luglio 2019 10:43



Blocco centralina SGW veicoli FCA





























Sin dal 2017 il Gruppo FCA (Abarth, Alfa Romeo, Fiat, Lancia, Jeep e Maserati) ha introdotto su molti suoi Modelli (ad esempio: 500X - Renegade - Giulia - Stelvio - Compass - e altri) un blocco/filtro che non consente le abituali operazioni di diagnosi (compresi reset service, lettura e cancellazione errori di diagnosi) se non attraverso lo strumento di diagnosi ufficiale (Witech2) connesso on-line. Il "blocco" è realizzato dalla "famigerata" centralina / modulo SGW (Secure GateWay) che si interpone tra il connettore di diagnosi E-OBD e il resto delle centraline elettroniche installate sul veicolo.





La centralina SGW riconosce l’identità di qualsiasi strumento di diagnosi che tenti di comunicare con il veicolo e, solo se "validamente riconosciuto", ne consente l'accesso. Si tratta di un vero e proprio "firewall"  (come quelli utilizzati dai PC) che blocca e impedisce l'accesso non autorizzato alla diagnosi elettronica del veicolo; un vero e proprio "scudo" in nome della sicurezza del veicolo che è sempre più vulnerabile ad attività di "hacheraggio" (basti pensare ai moderni sistemi di infotelematica con mirroring con gli smartphone).





TEXA dalla versione 70 CAR (Luglio 2019) del suo famoso software di diagnosi IDC5 consente la "diagnosi autenticata FCA" nella piena conformità di quanto prevede FCA consentendo a tutti gli Autoriparatori indipendenti di operare senza alcun problema sui veicoli FCA equipaggiati di Modulo SGW (senza invalidare la Garanzia e incorrere in altre problematiche che derivano, ad esempio, dall'utilizzo di cavi e/o interfacce che by-passano la protezione SGW)!



Vediamo in dettaglio come essere operativi con le diagnosi TEXA operando in modalità "autenticata" con FCA







Con la versione IDC5 CAR 70.00 TEXA permette all'Autoriparatore Indipendente di operare sui veicoli FCA muniti di SGW in modalità "Test sul campo": l'accesso alla diagnosi avviene in sostanza tramite autenticazione sul sito web diFCA Technical Informatione l'utilizzo di crediti/abbonamenti che una volta attivati permettono lo sblocco della diagnosi sugli stumenti TEXA (Verificare se lo strumento TEXA in uso è compatibile con la diagnosi autenticata FCA).





Di cosa ha dunque bisogno l'Autoriparatore per operare in modo conforme sui veicoli dotati di SGW?

1) Di un proprio account sul Portale FCA (user e password);

2) Acquistare i Crediti sul Portale di FCA;

3) Attivare i Crediti precedentemente acquistati;

4) Utilizzare la diagnosi TEXA connessa a internet.

E' inutile ribadire che qualsiasi altro sistema (cavo, cavetto, emulatore, modulo, jumper, ecc.) NON è conforme a quanto prevede il Costruttore nelle indicazioni tecniche per la riparazione e/o manutenzione dei veicoli. L'utilizzo da parte dell'autoriparatore di detti "sistemi" (spesso a insaputa dello stesso Cliente)  invalidata la garanzia del veicolo (e non solo)...

Professionalità ed etica sicuramente impongono di operare secondo i dettami del Costruttore: è ciò che descriviamo in questa guida prendendo in esame le soluzioni di diagnosi TEXA.



Come concretamente fare?

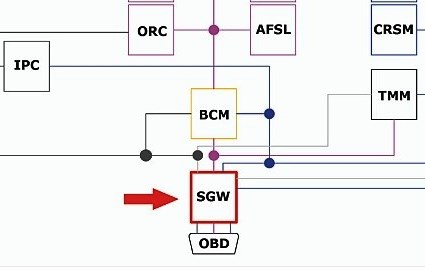

Per prima cosa occorre collegare il diagnostico TEXA al veicolo FCA. Lo strumento TEXA rileva se sul veicolo è presente la protezione SGW e informa l'Autoriparatore con uno specifico messaggio.



fca-sgw-schema













































Se viene rilevata la centralina di blocco SGW occorre accedere al Portale FCA.





texa-rilevamento-sgw-fca

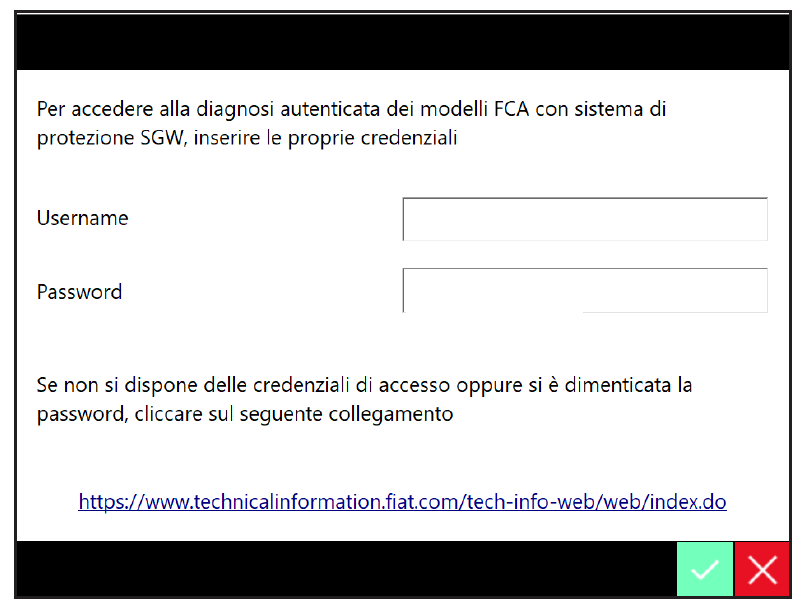

Se disponete già di un account potrete procedere al Log-in inserendo le proprie credenziali (user e password) precedentemente ottenute in fase di registrazione al Portale web FCA:







login-texa-swg-fca





Se non disponete ancora di un account procedete alla registrazione sul Portale web di FCA:

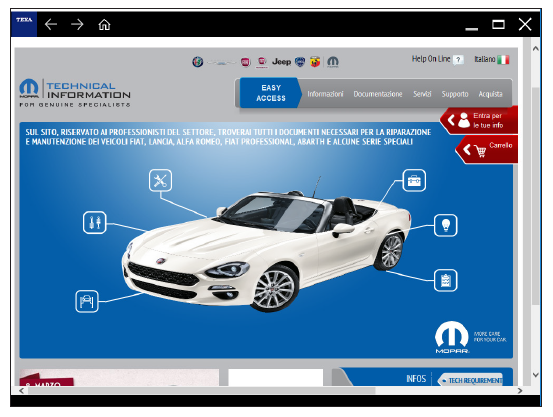

1 accesso portale fca





































































Procedere con la registrazione per ottenere le credenziali di accesso (username e password) cliccando su "Entra per le tue info".

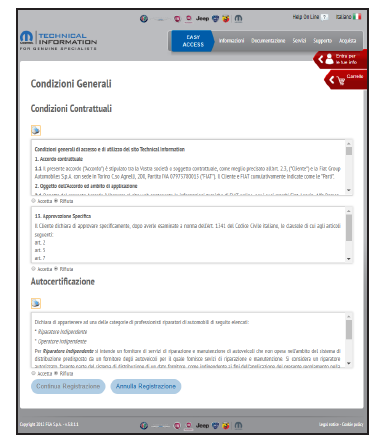

Leggere anche le Condizioni Generali e procedere con la fase di registrazione:







2 condizioni generali fca









































































Terminata la registrazione riceverete sulla vostra casella di posta elettronica una e-mail (inserita in fase di procedura di registrazione) che conterà l'username e la password assegnata unitamente alle istruzione per generare la prima password.

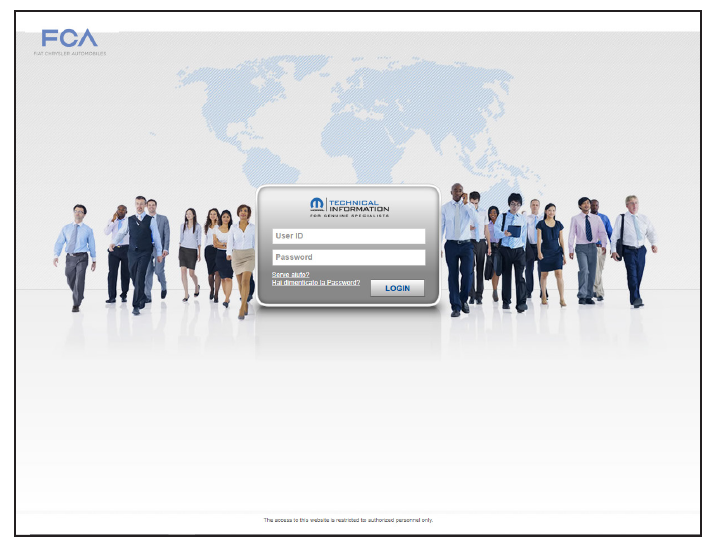

A questo punto effettuate l'accesso con i dati di Login ricevuti nella e-mail:



3 accesso portale fca

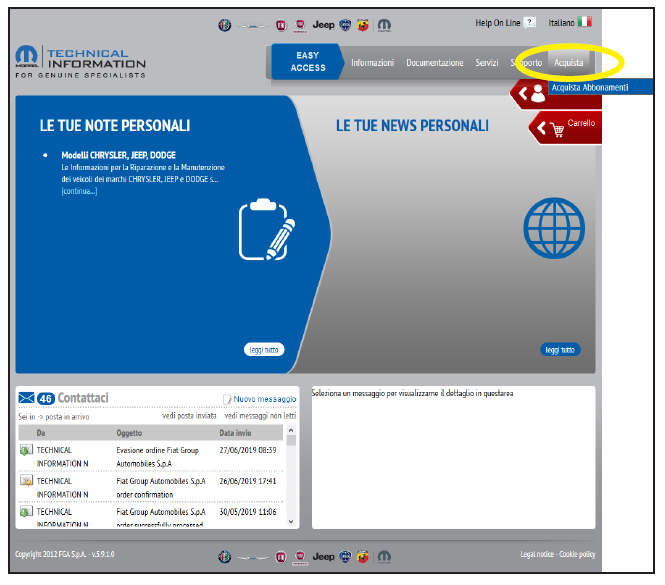

Effettuato l'accesso si può procedere con l'acquisto dei crediti / abbonamenti nella specifica sezione "Acquista" nel menù in alto a destra:







4 acquisto crediti fca

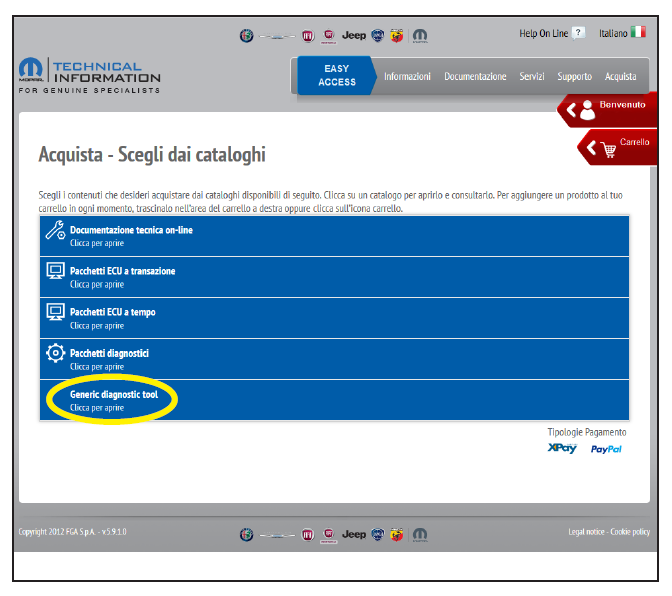

Nella sezione "Acquista" cliccare su "Generic diagnostic tool":





5 acquisto crediti generic diagnostic toolfca

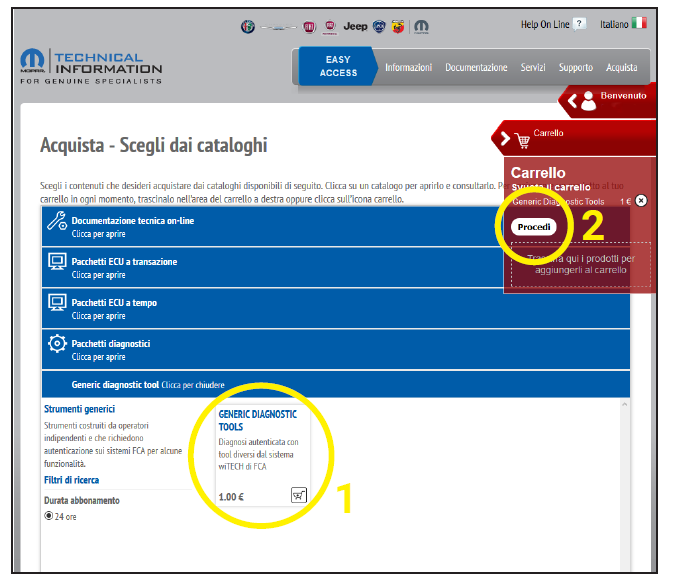

Procedere aggiungendo al "carrello" il credito / abbonamento desiderato cliccando sull'icona (1) e poi cliccando sul pulsante "procedi" (2).

Attualmente (Luglio 2019) per 24 ore di credito /abbonamento vengono richiesti 1 euro + IVA.

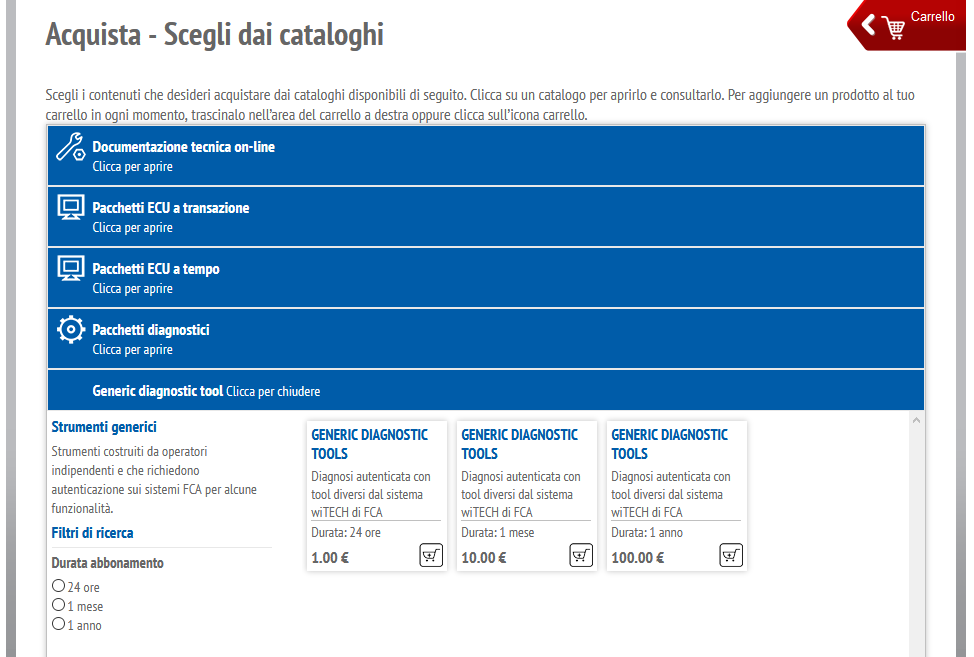

AGGIORNAMENTO al 28 Settembre 2019: FCA ha introdotto abbonamenti mensili e annui:, per cui il nuovo scenario è:

- 1 GIORNO (24 ore) 1 euro

- 1 MESE 10 euro

- 1 ANNO 100 euro



6 carrello crediti abbonamenti fca













































 FCA abbonamenti costi diagnosi generic diagnostic tool

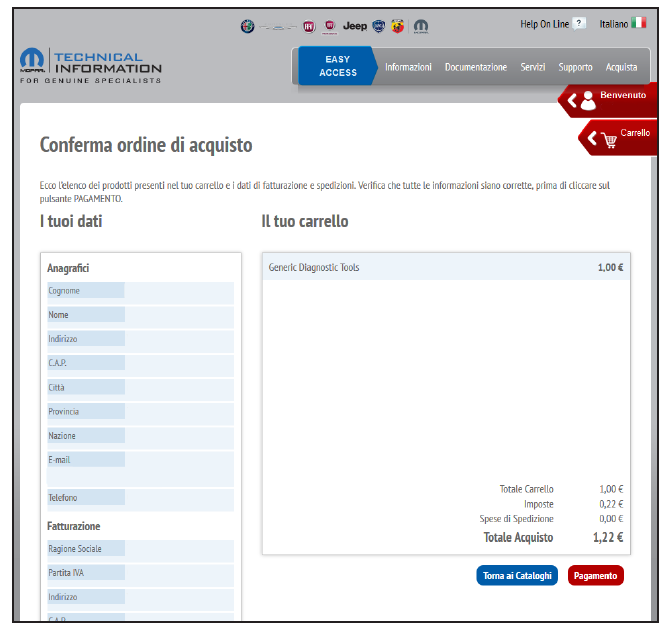

Controllare che i dati riportati nel carrello siano corretti e procedere con il pagamento:



7 pagamento crediti fca

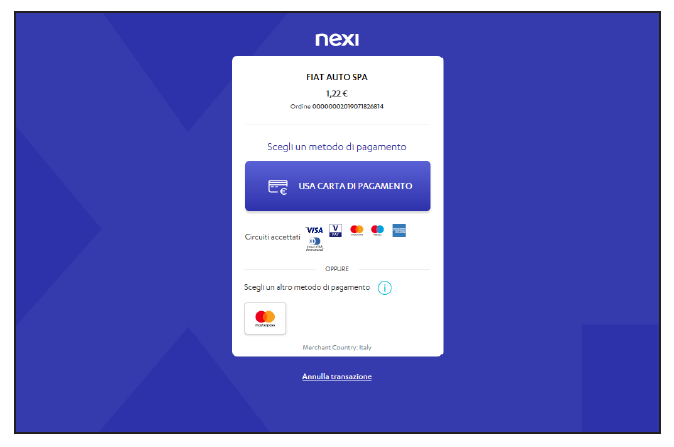

Non resta che scegliere il metodo di pagamento e finalizzare l'acquisto in favore di FCA:

8 pagamento credito fca











































































Ora è necessario ATTIVARE i CREDITI / ABBONAMENTI

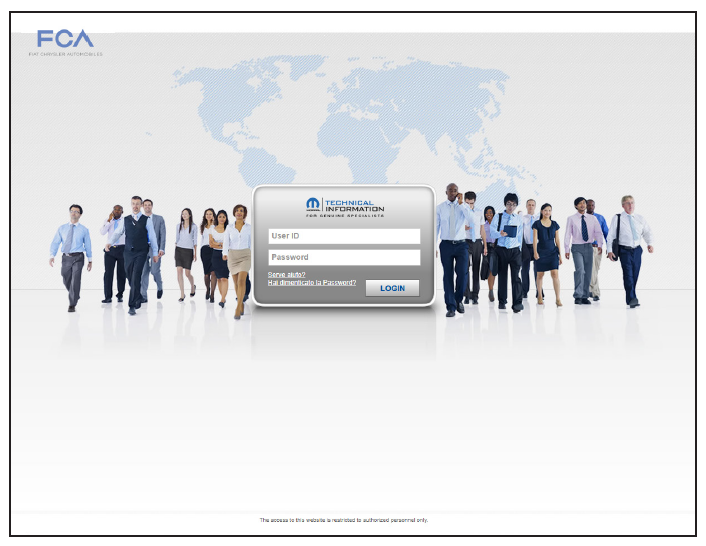

Per prima cosa accedere al Portale FCA ed eseguire il LOGIN inserendo username e password ottenuti in fase di Registrazione:



11 login fca

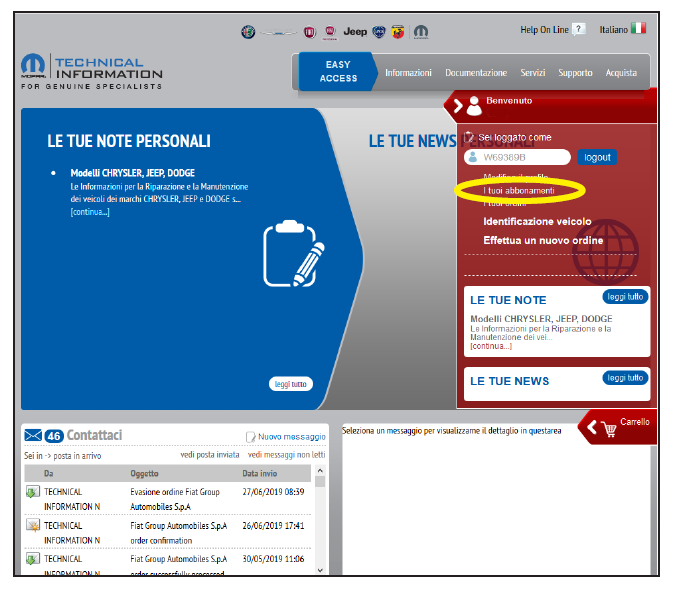

Inseriti User ID e password nella schermata successiva al Login cliccare sulla voce "I tuoi abbonamenti":



12 abbonamenti crediti fca

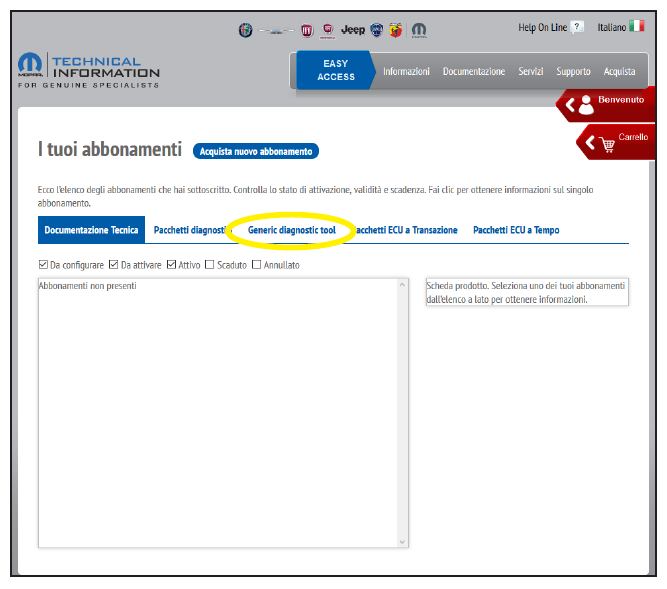

A questo punto procedere cliccando sulla voce "Generic diagnostic tool":



13 credito fca

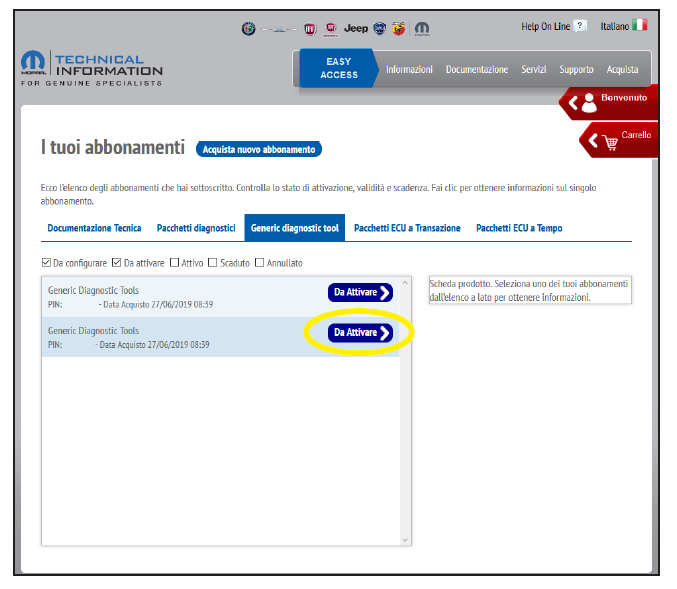

E' ora il momento diattivare il credito / abbonamento cliccando sul pulsante "Da attivare":



14 abbonamenti fca















































Attivare il credito cliccando "Da attivare".



Attivare la diagnosi TEXA AUTENTICATA per FCA: è semplicissimo!

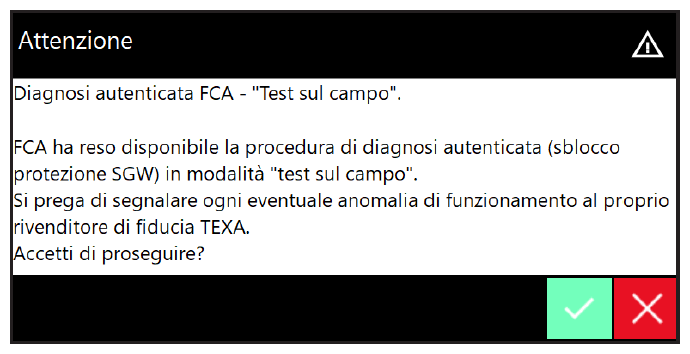

Non appena si collega lo strumento di diagnosi TEXA a una vettura con SGW il software IDC5 CAR propone questo messaggio:



21 fca texa test sul campo

















































Il messaggio (attualmente indica che la modalità di funzionamento sugli strumenti di diagnosi TEXA è quella definita come "Test sul campo") avvisa della presenza di centralina SGW

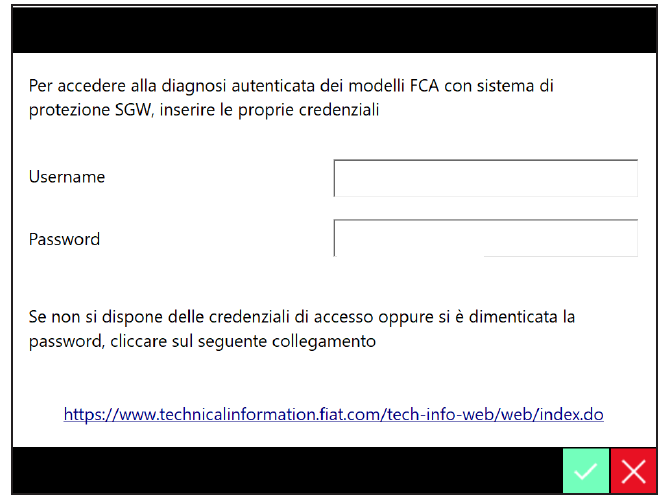

montata sul veicolo e invita a proseguire cliccando sull'icona di colore verde di conferma [V]. Dopo la conferma apparirà il modulo per inserire i dati di Login ottenuto a seguito della

registrazione sul sito web FCA Technical Information:



22 login fca sgw texa





A questo punto inserire i dati di Login e premere il tasto di conferma verde posto in basso a destra.

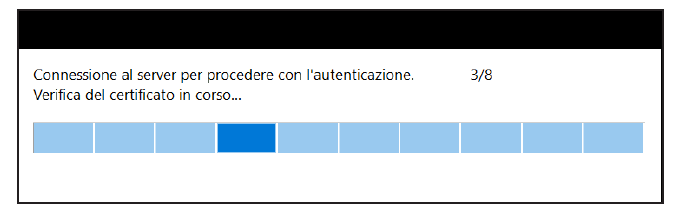

Se il credito / abbonamento è attivo bisogna solo attendere che termini il processo di autenticazione on-line con i server di FCA:



15 server fca

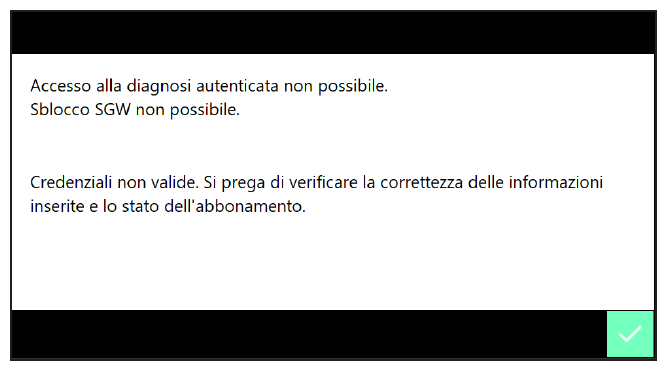

Nel caso invece l'autenticazione non vada a buon fine il software TEXA mostrerà la seguente schermata.

Verificare che i dati inseriti (credenziali di Login) siano corrette e che il credito / abbonamento sia attivo. Cliccando sul tasto di conferma il software vi riproporrà la schermata di inserimento delle credenziali per effettuare un ulteriore tentativo di connessione. Bisogna precisare che se non c'è connessione internet o se esistono problemi di compatibilità, di mancato credito o di registrazione al Portale FCA, il software di diagnosi TEXA IDC5 può permettere di accedere alla diagnosi ma con funzionalità limitate o non disponibili.



16 accesso negato fca





























































Di seguito rendiamo disponibile la Guida ufficiale di TEXA alla Diagnosi Autenticata FCA (in formato .pdf):  DOWNLOAD GUIDA OPERATIVA TEXA SGW FCA



Potete altresì approfondire la tematica nel nostro Forum degli Autoriparatori Italiani in questa apposita discussione



Di seguido anche un ottimo Video Tutorial realizzato da TEXA:
